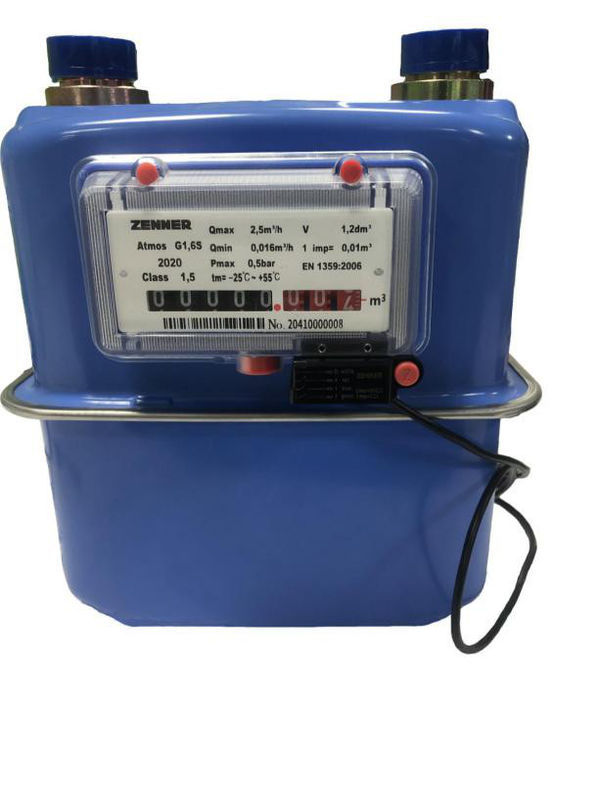

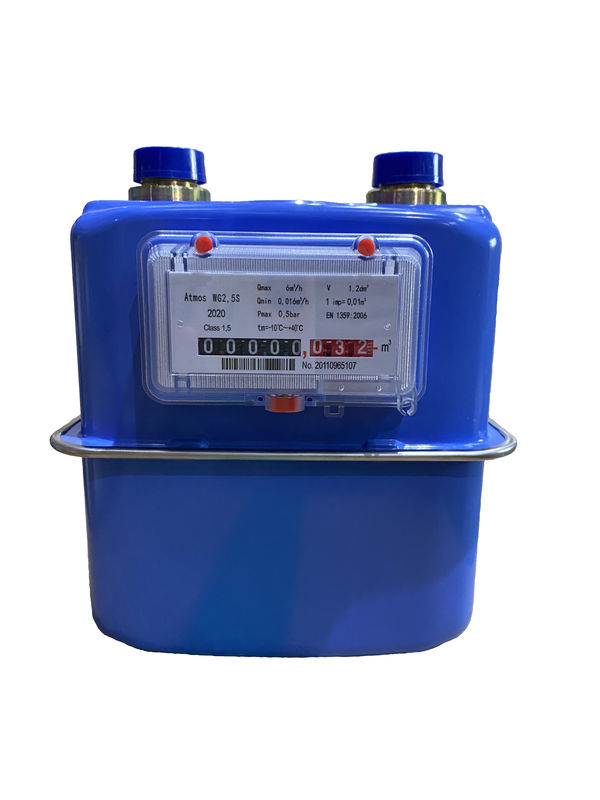

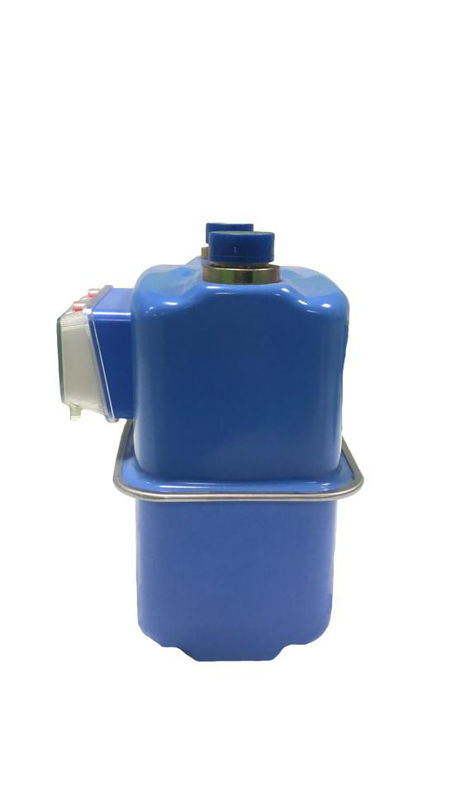

Компактный тип газовый счетчик G1.6MS диафрагмы 2-трубы | G2.5MS |G4S
Твердое качество строения, высокая точность, безопасность и ряд предварительных технических деталей делают газовым счетчиком диафрагмы ® ATMOS лидирующую измеряя аппаратуру кольца. Измерители прокачки газа диафрагмы доступны в моделях G1.6, G2.5 и G4. Этот тип аппаратуры имеет характеристики высокой точности измерения, стабилизированного постоянн измерения, длинной жизни и высокой надежности. Должный к пользе высокосортных материалов, газовых счетчиков диафрагмы обеспечьте коррозионную устойчивость, сопротивление оксидации и робастность. Твердое качество строения, высокая точность, безопасность и ряд предварительных технических деталей делают газовым счетчиком диафрагмы ® ATMOS лидирующую измеряя аппаратуру кольца. Измерители прокачки газа диафрагмы доступны в G1.6, Модели G2.5 и G4. Этот тип аппаратуры имеет характеристики высокой точности измерения, стабилизированного постоянн измерения, длинной жизни и высокой надежности. Должный к пользе высокосортных материалов, газовых счетчиков диафрагмы обеспечьте коррозионную устойчивость, сопротивление оксидации и робастность.
Газовый счетчик мембраны главным образом составлен измеряя камеры, клапана скольжения и дисплея. Резиновая мембрана разделяет измеряя камеру в 2 части, которая друг соединены с входом трубы клапаном скольжения. Мембрана чувствует давление газа и расширяет и двигает в измеряя комнату, так, что газ в 2 частях измеряя комнаты будет вдохнут и discharged друг. Чередуя движение клапана скольжения формирует неразрывное течение газа, который передан дисплею механизмом рычага для того чтобы показать том до конца.
Режимные характеристики
1.Approved в соответствии с СРЕДНИМ NMi
стальное порошк-покрытое снабжение жилищем 2.Galvanized для максимальной коррозионной устойчивости
3. Огнезащитный (HTB) до 0,1 бара согласно EN1359
система 4.Integrated для того чтобы отрегулировать кривую ошибки
стабильность 5.Long-term должная к использованию высококачественных диафрагм
6.Retrofittable с pulser
7.Optional: Превентер обратного потока
материал 8.Housing: Гальванизированные стальной лист или алюминий плашк-бросания
средства массовой информации 9.Gas: Газ природного газа, городка, газ жидкости лэндфилл-газа и метан
Техническое ® G1.6s Atmos данных|G2.5S|G4S
| Размер |
G1.6 |
G2.5 |
G4 |
| Номинальный расход потока |
1,6 m3/h |
2,5 m3/h |
4 m3/h |
| Максимальный расход потока |
2,5 m3/h |
4 m3/h |
6 m3/h |
| Минимальный расход потока |
0,016 m3/h |
0,025 m3/h |
0,04 m3/h |
| Циклический том |
1,2 dm3 |
1,2 dm3 |
1,2 dm3 |
| Максимальное давление работы |
0,5 Адвокатуры |
0,5 Адвокатуры |
0,5 Адвокатуры |
| Потеря давления |
<200 Pa="">
| <200 Pa="">
| <200 Pa="">
|
| Максимальное чтение |
99999,9998 |
99999,9998 |
99999,9998 |
| Минимальное чтение |
0,0002 |
0,0002 |
0,0002 |
| Работая температура |
-20-55℃ |
-20-55℃ |
-20-55℃ |
| Температура хранения |
-30-60℃ |
-30-60℃ |
-30-60℃ |
| Значение ИМПа ульс |
0,01 m3 /pulse |
0,01 m3 /pulse |
0,01 m3 /pulse |
| Класс точности |
Класс 1,5 |
Класс 1,5 |
Класс 1,5 |
| Вес |
110/130mm |
1.8kg |
1.8kg |
1.8kg |
| 152.4mm |
2.0kg |
2.0kg |
2.0kg |
|
Ошибка: Qmin≦Q≦0.1Qmax
0.1Qmax≦Q≦Qmax
|
±3 |
±3 |
±3 |
| ±1.5 |
±1.5 |
±1.5 |
Atmos ®G1.6s газового счетчика диафрагмы размеров|G2.5S|G4S
|
90±0.50 mm |
110±0.50mm |
130±0.50mm |
152.4±0.50mm |
|
|
| C |
226mm |
|
218mm |
|
|
|
| B |
M30×2-6g |
¾ B G |
G B7/8 |
G1B |
¾ NPT '' |
BS746 1' |
